ESERCITAZIONE- Progetto maschera di bloccaggio per foratura.

Materiale per la stesura del progetto della maschera di Foratura a libro. Di seguito vengono riportati alcuni Allegati che risulteranno indispensabili per la stesura del Progetto Esecutivo della maschera.

ALLEGATO1: Disegno tecnico Quotato del Particolare che deve essere realizzato.

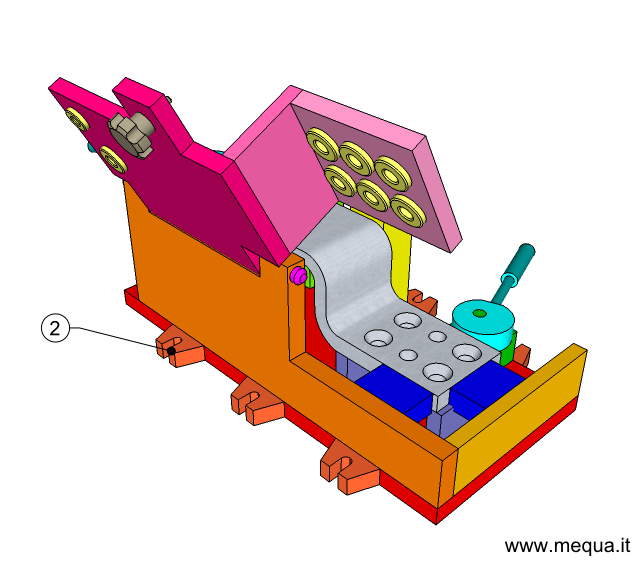

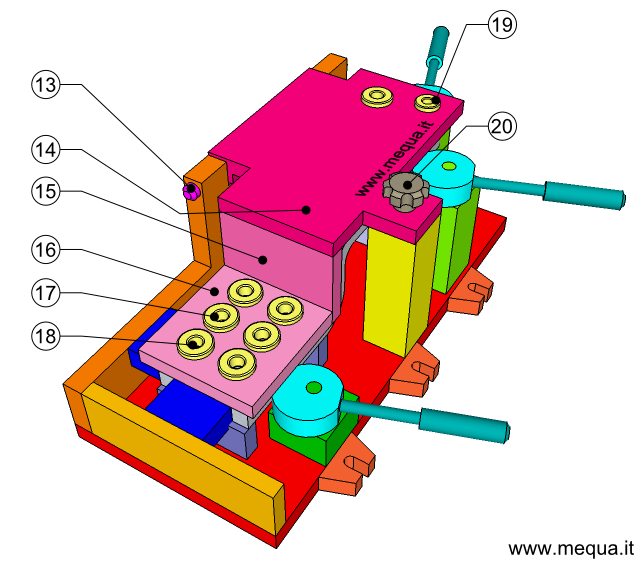

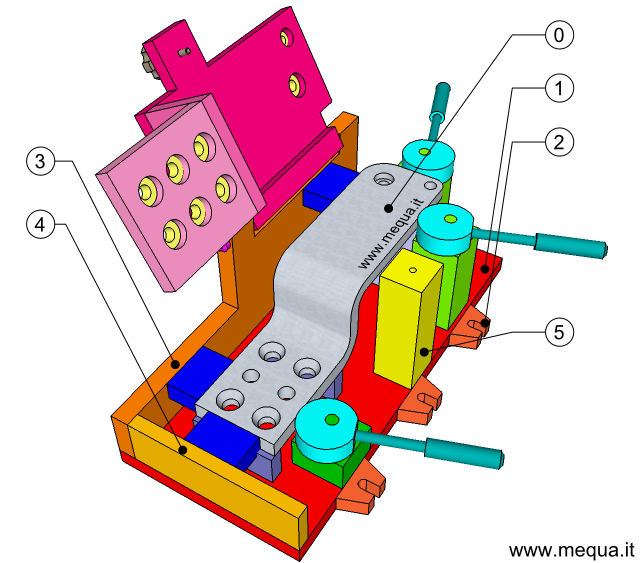

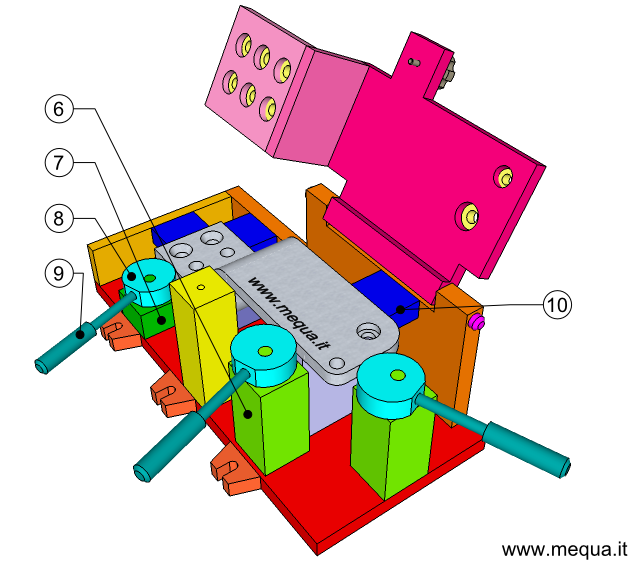

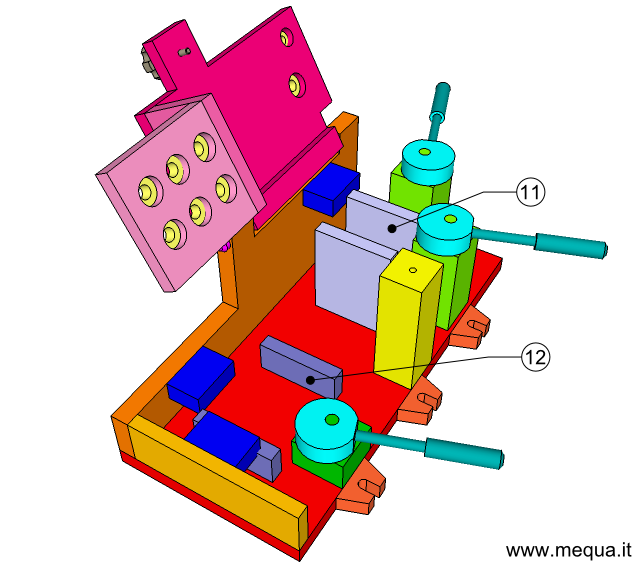

ALLEGATO2: Progetto di Massima definitivo con numerazione dei particolari

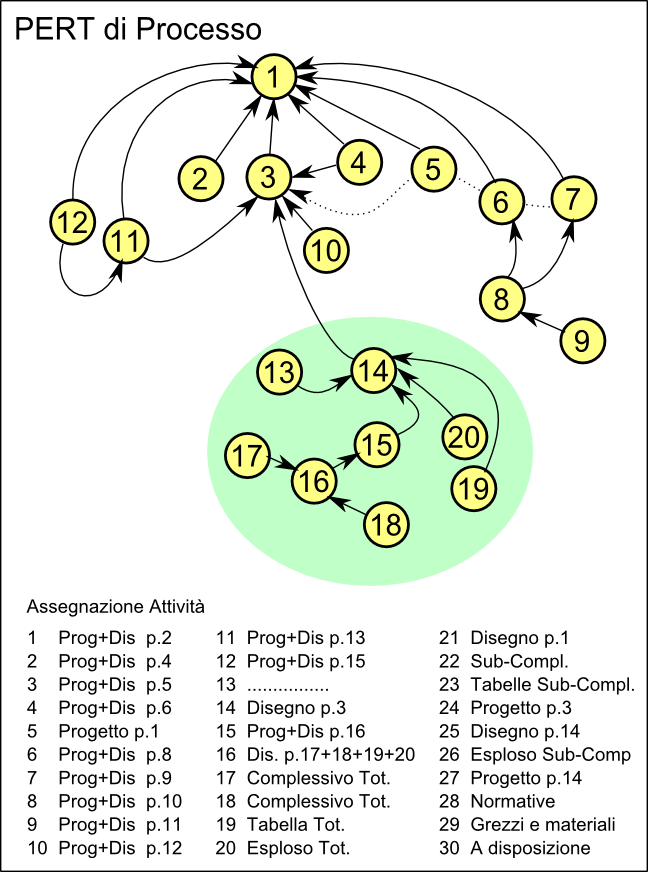

ALLEGATO3: Grafo dei particolari. le Frecce esprimono un vincolo dimensionale tra due pezzi diversi.

Note:
Misure a piacere.
Cercare di stabilire delle quote comuni a tutti i particolari (esempio tipi di vite, ecc.).
Lotto di produzione:500 pezzi.
Mat: Acciaio UNI 10025 - S235JR
